产品特性
▶输入：8/12/16路平衡式话筒／线路，采用裸线接口端子，平衡接法；
▶输出：8/12/16路平衡式线路输出，采用裸线接口端子，平衡接法；
▶提供24bit/48kHz的杰出音质；
▶增强型麦克风增益，前级增益放大，提供8档增益供用户选择；
▶全功能矩阵混音，提供用户灵活、简单的信号路由操作，路由路径和电平大小可在一个按钮上完成；
▶自适应反馈消除，高速浮点的数字算法为每路麦克风提供反馈抑制，抑制系统啸叫；
▶自动增益控制，确保音响系统的输出音量平稳，不受演讲者距话筒忽远忽近而影响观众区的音量；
▶自动混音台，智能管理多路话筒，增益共享的算法确保系统稳定；
▶可存储32个预设，每个预设可通过第三方协议调用
▶开放的第三方RS-232、TCP/IP通信协议，支持会议摄像自动跟踪。
▶可使用PC软件轻松实现信号路由及各项参数控制；
▶可选中英文软件界面，软件操作界面直观、图形化；
▶DSP音频处理，输入每通道：前级放大、信号发生器、扩展器、压缩器、5段参量均衡、自动混音台、AFC、AEC、ANC；每输出通道：16段参量均衡器、延时器、分频器、高低通滤波器、限幅器；
▶直观、图形化软件控制界面，可工作在WindowsNT4.0/2000/XP/Windows7系统环境下；
技术参数
数字音频矩阵（8*8）
▶音频输入 8路输入，凤凰插头
▶标称输入电平 0dBu线路或-40 dBu话筒电平
▶话筒前置放大增益 0－40 dB模拟增益，12dB数字增益
▶最大输入电平 +20dBu
▶输入阻抗 >5 kΩ平衡，>3kΩ非平衡
▶共模抑制比(CMRR) >70dB @ 1 kHz
▶前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz
▶幻象电源 +48 VDC
▶音频输出 8路线路电平，凤凰插头
▶标称输出电平 0 dBu线路电平
▶输出阻抗600 Ω
▶DSP频率、处理能力 400Mhz，400MIPS,2200 MFLOP
▶采样频率 量化 48 kHz，24Bi t ADC，24Bi t DAC
▶频率响应 20 Hz – 20 kHz, + /- 0. 5 dB
▶总谐波失真 <0. 01%；20Hz～20kHz@+4dBu
▶信道间串扰 >-80 dB @ 1 kHz, 典 型
▶电源 100～240VA，50/60 Hz，75W
▶工作环境 最大环境操作温度40°C
使用效果图

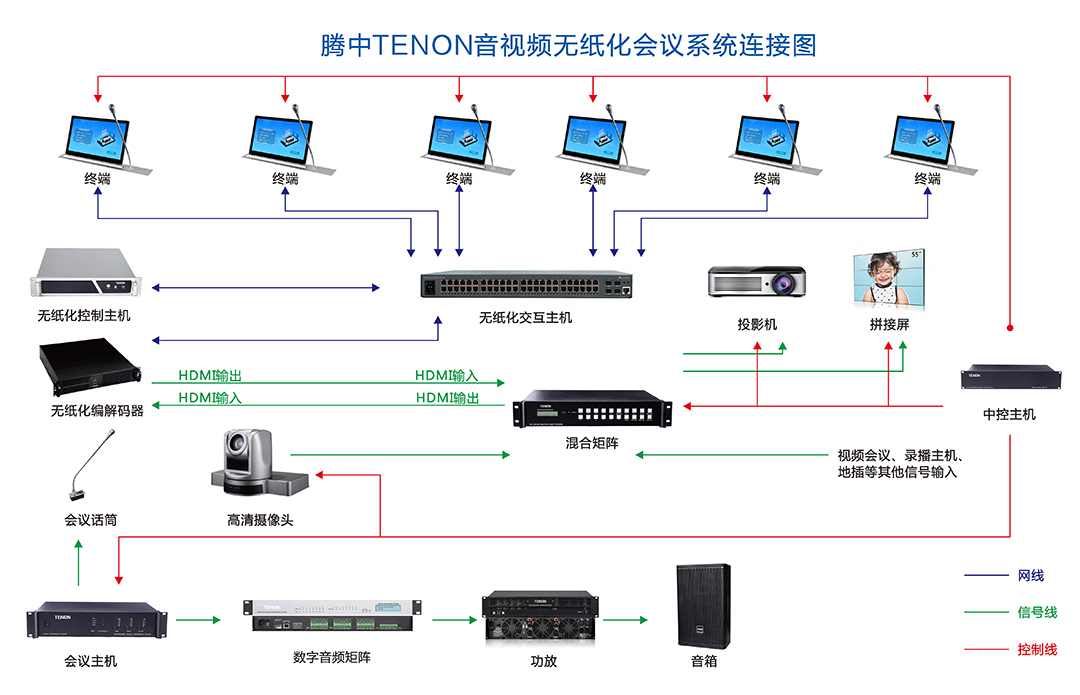

系统拓扑图
