产品特性
▶96KHz采样频率,32-bit DSP处理器,24-bit A/D及D/A转换
▶2输入4输出,可灵活组合多种分频模式,高、低通分频点均可达20HZ~20KHZ
▶提供USB和RS485接口可连接电脑,通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制
▶直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制,均十分方便、直观和简洁
▶单机可存储30种用户程序
▶每个输入和输出均有6段独立的参量均衡,调节增益范围可达±20dB,同时输出通道的均衡还可选择Lo-▶▶shelf和Hi-shelf两种斜坡方式
▶2×24 LCD蓝色背光显示功能设置,6段LED显示输入/输出的精确数字电平表、哑音及编辑状态
▶每个输入和输出均有延时和相位控制及哑音设置,延时最长可达1000ms,延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种
▶输出通道还可控制增益、压限及选择输入通道信号,并能将某通道的所有参数复制到另外一个通道并能进行联动控制
▶可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
▶可以分功能锁定,实现数据保密.
▶输入通道可调噪声门.
技术参数
音箱处理器(二进四出)
▶输入通道及插座 2路XLR母卡侬座
▶输出通道及插座 4路XLR公卡侬座
▶输入阻抗 平衡:20KΩ
▶输出阻抗 平衡:100Ω
▶PC接口 面板1个USB接口、后板2个RS485接口(RJ-45座)
▶共模拟制比 >70dB(1KHz)
▶输入范围 ≤+25dBu
▶频率响应 20Hz-20KHz(-0.5dB)
▶信噪比 >110dB
▶失真度 <0.01% OUTPUT=0dBu/1KHz
▶通道分离度 >80dB(1KHz)
▶输入通道功能
▶输入哑音 每个通道设立单独哑音控制
▶输入延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms-20ms,步距▶为84us;大于20ms,步距为0.5ms
▶输入相位 同相(+) 或反相(-)
▶输入均衡 每输入通道设6个参量均衡,在Parameter下调整参数为:中心频率点:20Hz-20KHz、共239个频▶点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB
▶输出通道功能
▶输出哑音 每个通道设立单独哑音控制
▶输入选择 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合
▶输出增益 调节范围:-12dB-+12dB、步距为0.1dB
▶输出延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms- 20ms,步距为84us;大于20ms,步距为0.5ms
▶输出相位 同相(+) 或反相 (-)
▶分频器设置 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct、18dB/oct、24dB/oct、48dB/oct
▶限幅器设置 每个输出通道可单独设置限幅器,可调整参数为:门限值:-40dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-100ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:50ms-5000ms
输出均衡 每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf
和Hi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB
▶处理器 96KHz采样频率,32-bit DSP处理器, 24-bit A/D及D/A转换
显示 2×24 LCD蓝色背光显示设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
▶功耗 ≤25W
▶电源 AC110V/220V 50/60Hz
音箱处理器(二进六出)
▶输入通道及插座 2路XLR母卡侬座
▶输出通道及插座 6路XLR公卡侬座
▶输入阻抗 平衡:20KΩ
▶输出阻抗 平衡:100Ω
▶PC接口 面板1个USB接口、后板2个RS485接口(RJ-45座)
▶共模拟制比 >70dB(1KHz)
▶输入范围 ≤+25dBu
▶频率响应 20Hz-20KHz(-0.5dB)
▶信噪比 >110dB
▶失真度 <0.01% OUTPUT=0dBu/1KHz
▶通道分离度 >80dB(1KHz)
▶输入通道功能
▶输入哑音 每个通道设立单独哑音控制
▶输入延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms-20ms,步距为84us;大于20ms,步距为0.5ms
▶输入相位 同相(+) 或反相(-)
▶输入均衡 每输入通道设6个参量均衡,在Parameter下调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB
▶输出通道功能
▶输出哑音 每个通道设立单独哑音控制
▶输入选择 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合
▶输出增益 调节范围:-12dB-+12dB、步距为0.1dB
▶输出延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms- 20ms,步距为84us;大于20ms,步距为0.5ms
▶输出相位 同相(+) 或反相 (-)
▶分频器设置 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct、18dB/oct、24dB/oct、48dB/oct
▶限幅器设置 每个输出通道可单独设置限幅器,可调整参数为:门限值:-40dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-100ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:50ms-5000ms
▶输出均衡 每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB
处理器 96KHz采样频率,32-bit DSP处理器, 24-bit A/D及D/A转换,显示 2×24 LCD蓝色背光显示设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
▶功耗 ≤25W
▶电源 AC110V/220V 50/60Hz
音箱处理器(二进八出)
▶输入通道及插座 2路XLR母卡侬座
▶输出通道及插座 8路XLR公卡侬座
▶输入阻抗 平衡:20KΩ
▶输出阻抗 平衡:100Ω
▶PC接口 面板1个USB接口、后板2个RS485接口(RJ-45座)
▶共模拟制比 >70dB(1KHz)
▶输入范围 ≤+25dBu
▶频率响应 20Hz-20KHz(-0.5dB)
▶信噪比 >110dB
▶失真度 <0.01% OUTPUT=0dBu/1KHz
▶通道分离度 >80dB(1KHz)
▶输入通道功能
▶输入哑音 每个通道设立单独哑音控制
▶输入延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms-20ms,步距为84us;大于20ms,步距为0.5ms
▶输入相位 同相(+) 或反相(-)
▶输入均衡 每输入通道设6个参量均衡,在Parameter下调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB
▶输出通道功能
▶输出哑音 每个通道设立单独哑音控制
▶输入选择 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合
▶输出增益 调节范围:-12dB-+12dB、步距为0.1dB
▶输出延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms- 20ms,步距为84us;大于20ms,步距为0.5ms
▶输出相位 同相(+) 或反相 (-)
▶分频器设置 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct、18dB/oct、24dB/oct、48dB/oct
▶限幅器设置 每个输出通道可单独设置限幅器,可调整参数为:门限值:-40dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-100ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:50ms-5000ms
输出均衡 每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB
处理器 96KHz采样频率,32-bit DSP处理器, 24-bit A/D及D/A转换
显示 2×24 LCD蓝色背光显示设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
▶功耗 ≤25W
▶电源 AC110V/220V 50/60Hz

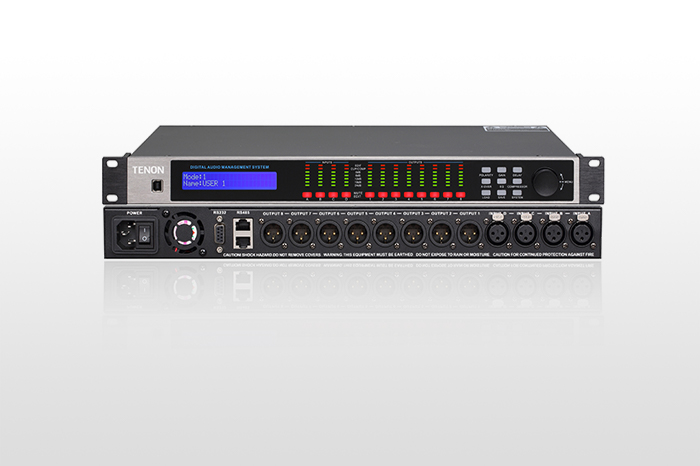

音箱处理器(四进八出)
▶输入通道及插座 4路XLR母卡侬座
▶输出通道及插座 8路XLR公卡侬座
▶输入阻抗 平衡:20KΩ
▶输出阻抗 平衡:100Ω
▶PC接口 面板1个USB接口、后板2个RS485接口(RJ-45座)
▶共模拟制比 >70dB(1KHz)
▶输入范围 ≤+25dBu
▶频率响应 20Hz-20KHz(-0.5dB)
▶信噪比 >110dB
▶失真度 <0.01% OUTPUT=0dBu/1KHz
▶通道分离度 >80dB(1KHz)
▶输入通道功能
▶输入哑音 每个通道设立单独哑音控制
▶输入延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms-20ms,步距为84us;大于20ms,步距为0.5ms
▶输入相位 同相(+) 或反相(-)
▶输入均衡 每输入通道设6个参量均衡,在Parameter下调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB
▶输出通道功能
▶输出哑音 每个通道设立单独哑音控制
▶输入选择 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合
▶输出增益 调节范围:-12dB-+12dB、步距为0.1dB
▶输出延时 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms- 20ms,步距为84us;大于20ms,步距为0.5ms
▶输出相位 同相(+) 或反相 (-)
▶分频器设置 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct、18dB/oct、24dB/oct、48dB/oct
▶限幅器设置 每个输出通道可单独设置限幅器,可调整参数为:门限值:-40dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-100ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:50ms-5000ms
输出均衡 每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf和Hi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB
处理器 96KHz采样频率,32-bit DSP处理器, 24-bit A/D及D/A转换
显示 2×24 LCD蓝色背光显示设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态
▶功耗 ≤25W
▶电源 AC110V/220V 50/60Hz
